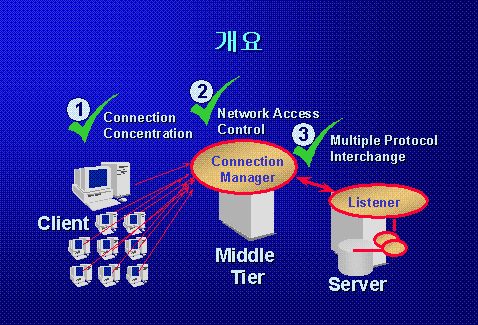

오라클 접속 관리자(Oracle Connection Manager)는 증가된 확장성, 다중프로토콜 접속, 그리고 안전한 네트워크 액세스 컨트롤을 위해 보다 큰 리소스 이용을 활성화하기 위한 다목적용 Net8 네트워크 솔루션입니다.

1.  접속 집중(Connection Concentration)

접속 집중장치(Connection concentrator)로써 전개된 오라클 접속 관리자는 기존의 오라클 기반 애플리케이션을 reengineering할 필요가 없습니다. Oracle7과 Oracle8 양쪽에 호환가능한 애플리케이션은 3-tier 컴퓨팅의 장점을 즉각적으로 이용할 수 있습니다.

2.  액세스 컨트롤(Access Control)

오라클  접속  관리자는  출발지,  목적지,  또는  SID (Oracle System Identifier) 를 바탕으로 하는 접속을 필터하기 위해서 설치될 수 있습니다. 게다가  오라클  고급 네트워킹 옵션의  보안  특징과  결합하여  사용될  때,  접속은  보안이  요구되는지의 여부에 따라서 거절되거나 수락될 수 있습니다.

3.   다중 프로토콜 지원(Multi-Protocol Support)

오라클 접속 관리자는 나머지 한쪽과 통신하기 위한 서로 다른 네트워킹 프로토콜을 가진 클라이언트와 서버를 활성화하면서 다중 프로토콜 접속을 제공합니다.

접속 집중(Connection concentration), 네트워크 액세스 컨트롤(network access control), 또는 다중 프로토콜 상호교환(multi-protocol interchange)의 모든 조합이 허용됩니다.
그러나 구성하려고 하는 특징에 따라서 요구사항들이 있습니다.

CMGW 프로세스

일반적으로 CMGW(UNIX 프로세스 이름) 또는 CMGW80(NT 서비스)이 시작되어 있어야 합니다.이것은 특수한 컨트롤 유틸리티인CMCTL(UNIX) 또는CMCTL80(NT)을 통해서 완료되며, 이것은 뒤에서 다루도록 합니다.
CMGW 프로세스는 접속 관리자의 중심으로서 동작합니다. CMGW의 기능은 다음을 위한 것입니다:

  • 접속 집중을 위해서 CMADM으로 등록합니다.
  • 들어오는 SQL*Net 2.x 또는 Net8.x 접속 요청에 대해서 리슨합니다.
  • 클라이언트를 위한 NET8.x 리스너에 대한 접속 요청을 초기화합니다.
  • 클라이언트와 서버 사이에 데이터를 중계합니다.
  • CMCTL/CMCTL80에 의해 초기화된 요청에 응답합니다.

CMGW 프로세스는 포트 1610 또는 1600(플랫폼 의존적)에서 디폴트마다 리슨(listen)합니다.

슬라이드 예

   1   네트워크 액세스 컨트롤을 구성할 때, 접속 집중 또는 다중 프로토콜 상호교환은
        접속 관리 프로세스 CMGW 가 시작되어 있어야 합니다.
        만약 액세스가 거부되면, CMGW 프로세스는 여러분의 어떤 요구도 거절할
        것입니다.
   2   다중스레드 환경에서 서버 프로세스나 디스패처로 spawn/redirect 할 리스너에
        접속을 시키십시오.
   3   오라클 네임 서버와 함께 접속 관리자를 사용할 때, 추가적인 프로세스 CMADM
        (UNIX 프로세스)나  CMADM80(NT 서비스)이 시작되어 있어야 합니다.
        CMADM은 접속 관리자의 모든 관리 문제에 대해 책임이 있는 다중스레드
        프로세스입니다. 이것의 기본적인 기능은 SQL*Net 2.x와 NET 8.x 클라이언트에
        대해 오라클 네임 서버에 있는 주소 정보를 유지하는 것입니다.

        다른 책임들은 다음과 같습니다:
        -   CMGW/CMGW80 등록을 처리
        -   로컬 오라클 네임 서버를 배치
        -   최소한 하나의 데이터베이스 인스턴스를 서비스하는 모든 리스너들을 식별
        -   CMGW/CMGW80과 리스너에 대한 주소 정보를 등록
        -   네트워크에서 변경사항을 감시하고 네임 서버를 변경
        -   CMCTL/CMCTL80에 의해 초기화된 요구들을 응답

접속  집중에  대한  마지막  요구사항은  디스패처  설정을  위해서 특수한 파라미터로 구성될 필요가 있는 목적지 서버 상의 다중스레드 서버이며, 이것은 뒤에서 다루도록 합니다.

접속 집중을 구성하려면 목적지 리스너 뿐만 아니라 접속 관리자 CMGW 프로세스에 대한 리스너 주소는 나열되어 있어야 할 필요가 있습니다.

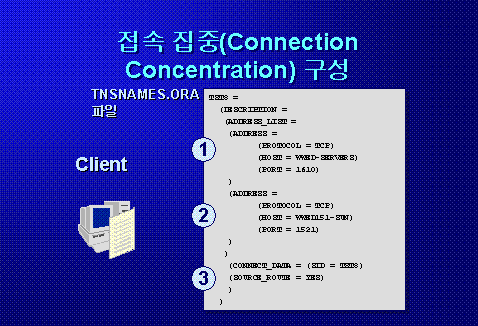

다음은 예에 있는 서비스 이름 TST8의 구성요소입니다.

   1   접속 관리자 프로세스를 위해 명시된 ADDRESS. 접속 관리자가 실행 중인 노드와
       포트 번호는  명시되어 있어야 합니다.
   2   목적지 노드에 있는 리스너에 대해 명시된 ADDRESS. 포트와 노드 이름은 명시
        되어야 합니다.
   3   접속이 설정되어야 하는 데이터베이스 SID와, 접속 관리자를 통하여 접속을 허용
        하기 위해서는 SOURCE_ROUTE가 YES이어야 합니다.

접속  관리자는  기본적으로 라우터 (router) 로서 동작하며, 다음 번에 접속 요구를 하도록 가리킵니다.

CMAN의 구성은 하나의 파일 CMAN.ORA를 요구합니다.
CMAN.ORA 파일은 세 가지 섹션으로 구성되어 있습니다.

   1   CMAN
        접속 관리자에 대한 리스닝 주소를 포함합니다. 이 엔트리는 디폴트 구성이 선택
        되어 있지 않을 경우 항상 명시되어 있어야 합니다.

   2   CMAN_PROFILE
        CMAN 구성 파라미터를 포함합니다.

   3   CMAN_RULES
        들어오는 접속 요구를 필터링하기 위한 규칙을 포함합니다.

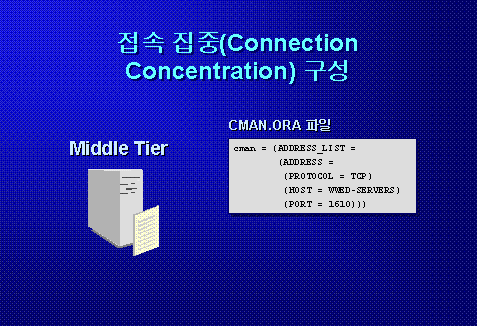

예는 CMAN 섹션만이 구성되어 있습니다.
접속 관리자는 WWED-SERVERS라는 서버 상에서 실행하고 CMGW 프로세스가 포트 1610을 리슨하도록 구성되어 있습니다.

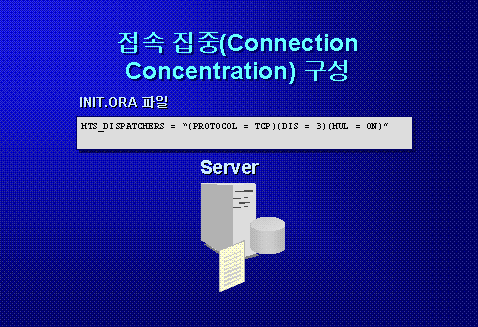

접속 집중(Connection Concentration)을 사용하려면 목적지 데이터베이스 상에 MTS(Multithreaded Server)를 구성할 필요가 있습니다.
접속 풀링(Connection pooling)을 활성화하기 위해서 (MUL=ON) MTS_DISPATCHERS에 대해 새로운 파라미터를 명시할 필요가 있습니다.

파라미터 유형

설명

MULTIPLEX
(MUL 또는 MULT)

Net8 접속 집중 특징을 활성화하는데 사용됩니다.

“1”, “ON”, “YES”, “TRUE”, 또는 “BOTH”가 명시되면, 접속 집중은 들어오고 나가는 네트워크 접속 모두에 대해서 활성화됩니다.

“IN”이 명시되면, “Network Session Multiplex”가 들어오는 네트워크 접속에 대해서 활성화됩니다.

“OUT”이 명시되면, “Network Session Multiplexing”이 나가는 네트워크 접속에 대해서 활성화됩니다.

“0”, “NO”, “OFF”, 또는 “FALSE”가 명시되면, “Network Session Multiplexing”이 들어오고 나가는 네트워크 접속 모두에 대해서 비활성화됩니다.

MULTIPLEX에 대한 디폴트는 들어오고 나가는 네트워크 접속 모두에 대해 비활성화되는 것입니다.

CMAN 섹션은 그대로 유지됩니다.

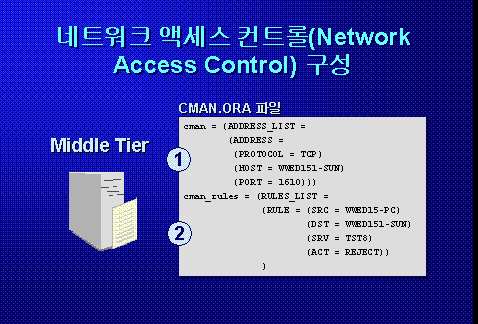

네트워크  액세스  컨트롤에  대해  구성하려면  CMAN.ORA  파일의 CMAN_RULES 섹션이 구성되어야 합니다.


파라미터 유형

설명

SRC

세션 요구의 소스 호스트이름이나 IP 주소(클라이언트)

DST

목적지 호스트이름이나 IP 주소(서버)

SRV

목표 데이터베이스의 SID 이름

ACT

위의 세가지 파라미터를 바탕으로 들어오는 요구를 ACCept 또는 REJect

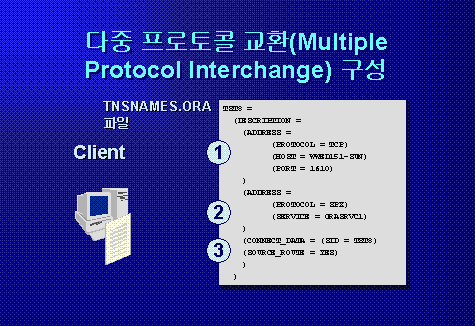

본 예에서 클라이언트는 다음을 사용할 것입니다:

   1   CMAN에 접속하기 위한 TCP/IP, 이후에 CMAN이 사용 가능
   2   서버에 접속하기 위한 SPX/IX
   3   SID와 SOURCE_ROUTE는 앞에서 설명한 것처럼 명시되어야 합니다.

이것은 Oracle7의 MPI(Oracle Multi-Protocol Interchange)에서 제공하는 기능과 동일합니다.

TCP와 SPX 프로토콜은 실행 중인 접속 관리자 노드 상에 인스톨되어 있어야 합니다.

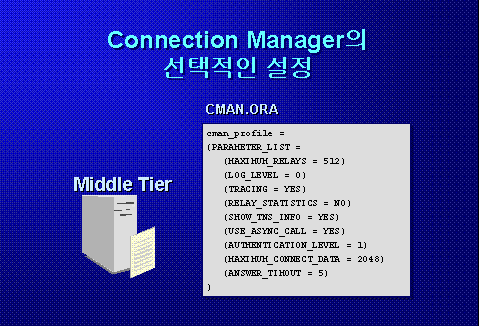

파라미터 유형

설명

MAXIMUM_RELAYS

허용되는 동시 접속의 최대 개수를 결정합니다.
디폴트는 8입니다.
허용되는 최대 값은 1024입니다.

LOG_LEVEL

CMAN에 의해 수행된 로깅의 레벨을 결정합니다.
디폴트는 0이며, 이것은 더 이상 수행되지 않음을 의미합니다.
값의 범위는 0에서 4까지 입니다.

TRACING

YES 또는 NO로 명시될 수 있습니다.
YES는 파일에 대한 CMAN 추적을 가능하게 합니다.
디폴트는 NO입니다.
주: 오라클 추적(Oracle Trace)은 추적 파일을 읽는데 사용되어야 합니다.

RELAY_STATISTICS

YES 또는 NO로 명시될 수 있습니다.
YES는 CMAN에게 다음과 같은 I/O 동작을 연달아 놓기에 적합한 통계정보를 유지하도록 통보합니다:
 - IN byte 수
 - OUT byte 수
 - IN packet 수
 - OUT packet 수
디폴트는 NO입니다.

SHOW_TNS_INFO

YES 또는 NO로 명시될 수 있습니다.
YES는 로그 파일에 TNS 이벤트를 포함하도록 CMAN에게 통보합니다.
디폴트는 NO입니다.

USE_ASYNC_CALL

YES 또는 NO로 명시될 수 있습니다.
YES는 접속 설정의 응답, 수락, 또는 호출 단계에 있을 동안에 모든 비동기적인 기능들을 사용하도록 CMAN에게 통보합니다.
디폴트는 NO입니다.
주: CMAN은 out-of-band break를 지원하는데 이것은 서버로 발송될 것입니다.

AUTHENTICATION_LEVEL

0 또는 1로 명시될 수 있습니다.
1은 보안 네트워크 서비스를 사용하지 않는 접속 요구를 거절하도록 CMAN에게 통보합니다. 보안 네트워크 서비스는 고급 네트워크 옵션의 부분입니다.
디폴트는 0이며, 이것은 보안 네트워크 서비스가 필요없음을 의미합니다.

이 유틸리티는 CMADM/CMADM80과 CMGW/CMGW80에 대한 관리 액세스를 제공합니다.
사용되는 대부분의 명령은 start, stop, status, 그리고 version입니다.


파라미터 유형

설 명

CMCTL START
[CMAN/CM/ADM]

이 명령은 접속 관리자나, 또는 그것의 구성요소중의 하나를 시작합니다.
인수가 없거나 인수가 CMAN인 것은 게이트웨이와 관리 프로세스 모두를 시작함을 의미합니다.
CM은 오직 게이트웨이 프로세스(CMGW)만을 시작합니다.
ADM은 오직 관리 프로세스(CMADM)만을 시작합니다.

CMCTL STOP [CM]

이 명령은 접속 관리자 프로세스를 종료합니다.
인수가 없거나 인수가 CM인 것은 게이트웨이와 관리 프로세스 모두를 종료함을 의미합니다.
주: 관리 프로세스는 게이트웨이 프로세스가 종료할 때 자동적으로 종료합니다.
CMAN은 현재 이것을 통한 접속이 남아 있을 경우 종료될 수 없습니다.

CMCTL STATUS
[CMAN/CM/ADM]

이 명령은 접속 관리자 구성요소의 상태를 제공합니다.
인수가 없거나, CMAN, 또는 CM인 것은 게이트웨이 프로세스의 상태를 제공합니다.
ADM은 관리 프로세스의 상태를 제공합니다.

CMCTL VERSION

이 명령은 컨트롤 유틸리티의 버전 번호를 제공합니다. CMGW/CMGW80 및 CMADM/CMADM80의 버전은 STATUS 명령으로 제공됩니다.

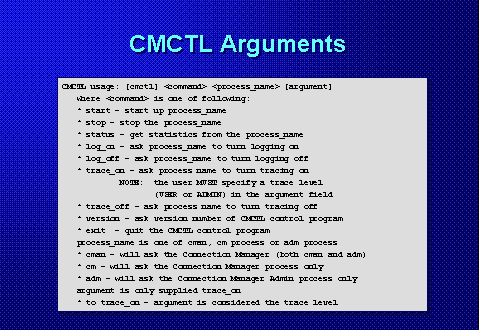

접속 관리자의 시작과 종료 이외에, CMCTL 유틸리티로부터 추가적인 인수를 명시할 수 있습니다.

이러한 것들은 또한 CMAN.ORA 파일에서 구성될 수 있습니다.

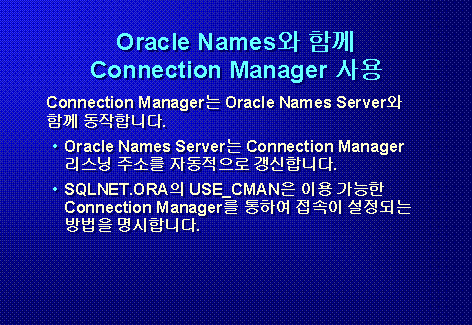

접속 관리자가 네임 서버에 있는 주소를 자동적으로 갱신하는 오라클 네임 서버를 사용할 경우, CMAN에 대한 주소는 기존의 주소에 삽입됩니다.

클라이언트에 있는 SQLNET.ORA 파일은 다음의 파라미터를 설정할 수 있습니다:


파라미터 유형

설명

USE_CMAN

이것은 TRUE 또는 FALSE로 설정될 수 있습니다.
TRUE는 클라이언트가 랜덤하게 선택된 간접 경로(주소 목록은 최소한 CMAN 주소 하나만이라도 갖도록)를 사용하여 CMAN을 통하여 목적지에 접속되도록 합니다.
TRUE와, 설명에서 간접 경로가 없으면, 랜덤하게 선택된 경로가 사용됩니다.
FALSE, 또는 정의된 것이 없으면, 경로는 랜덤하게 선택됩니다.

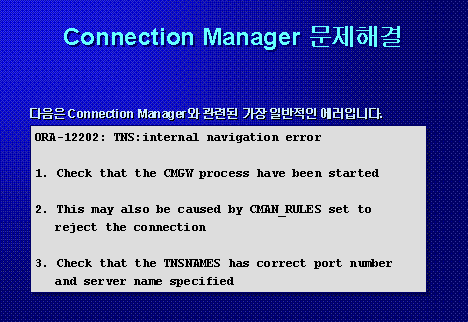

접속 관리자에 나타나는 가장 일반적인 에러는 ORA-12202입니다.

다른 에러는 기본적인 구성에서 언급한 것들 중의 한가지입니다. 예를 들면, "No listener, Unable to resolve service name and similar errors" 입니다.

  1. 3-tier 구조에서 Connection Manager는 어떤 tier에 구성되나?
    A. client
    B. middle tier
    C. server
    답
    X 정답:B


  2. CMAN_RULES에 대한 파라미터중 목적데이터베이스(target database)의 SID를 기술하기 위해서 사용하는 것은?
    A. SRC
    B. DST
    C. SRV
    D. ACT
    답
    X 정답:C


  3. Connection Manager 의 대표적인 기능이 아닌 것은?
    A. Connection Concentration
    B. Network Access Control
    C. Multiple Protocol Interchange
    D. Connection Pooling
    답
    X 정답:D


  4. Connection Manager를 사용하기 위해서는 Client 쪽에서의 설정이 필요없다.
    A. True
    B. False
    답
    X 정답:B


  5. Connection Manager를 이용한 Multiplexing 은 MTS 일 경우만 가능하다.
    A. TRUE
    B. FALSE
    답
    X 정답:A


  6. Connection Manager를 이용할 때 source_route=true라는 문장이 들어가는 화일은(소문자로 기입)?
    답
    X 정답:tnsnames.ora


  7. Name Server를 CMAN을 통해 접속하도록 하려면 설정해야 하는 Parameter와 위치는?
    A. tnsnames.ora의 USE_CMAN
    B. tnsnames.ora의 PREFERRED_SERVERS
    C. sqlnet.ora의 USE_CMAN=TRUE
    D. sqlnet.ora의 PREFERRED_SERVERS
    답
    X 정답:C


  8. 다음 중 Connection Manager의 환경구성파일에 기술하는 3가지 section중에서 connection concentration에 대한 section은?
    A. CMAN
    B. CMAN_RULES
    C. CMAN_PROFILE
    D. CMAN_CONNECT
    답
    X 정답:A


  9. 다음중 CMAN.ORA 파일을 구성하는 섹션중에서 Connection Manager에 대한 리스닝 주소를 포함하는 섹션은?
    A. CMAN
    B. CMAN_PROFILE
    C. CMAN_RULES
    답
    X 정답:A


  10. 다음중 CMAN.ORA 파일을 구성하는 섹션중에서 Network Access Control를 위해 구성하는 섹션은?
    A. CMAN
    B. CMAN_PROFILE
    C. CMAN_RULES
    답
    X 정답:C


  11. 다음중 CMAN.ORA 파일을 구성하는 섹션중에서 추가적인 파라미터들을 설정하는 섹션은?
    A. CMAN
    B. CMAN_PROFILE
    C. CMAN_RULES
    답
    X 정답:B


  12. 다음중 Connection Manager를 시작하고 종료하는데 사용하는 유틸리티는?
    A. LSNRCTL
    B. NAMESCTL
    C. CMCTL
    D. Net8 Assistant
    답
    X 정답:C


  13. 다음중 Connection Manager의 기능이 아닌 것은?
    A. Connection Concentration
    B. Single-Sign-On
    C. Network Access Control
    D. Multiple Protocol Interchange
    답
    X 정답:B


  14. 여러 종류의 protocol을 사용하는 환경에서 사용해야 할 NET8의 기능은?
    A. Connection Manager
    B. Connection Pooling
    C. MTS
    D. Names Server
    답
    X 정답:A


  15. 클라이언트쪽에서 Connection Manager를 이용하여 서버에 접속할 때 설정해야 하는 파일은(소문자로 기입)?
    답
    X 정답:tnsnames.ora
